200D

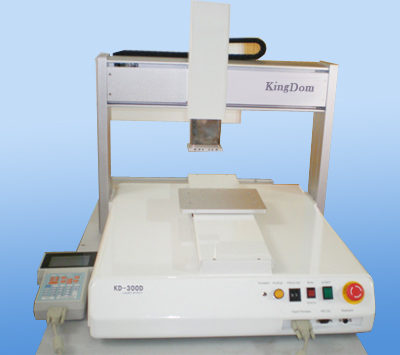

300D

400D

有效加工范围 X / Y / Z (mm)

200 / 200 / 50

300 / 300 / 100

400 / 400 / 100

负重 Worktable / Tool

5.0kg / 3.0kg

10.0kg / 5.0kg

10.0kg / 5.0kg

移动速度X&Y / Z (mm/sec)

500 / 250

800 / 320

800 / 320

重复精度(Repeatability)

+/- 0.02 mm/ Axis

解析能力(Resolution)

0.01 mm/Axis

数据记录能力
(Data memory capacity)

至少100组、每组4000 points
( 加上计算机纪录可无限延伸组别 )

数据储存方式

CF Card

显示方式

Teach Pendant LCD, VGA port for optional external monitor

马达系统(Motor System)

日製微步進精密馬達

运动模式(Interpolation)

PTP & CP

傳動方式(Driving Method)

X/Y/Z Axis : Belt

直线圆弧运动模式

3 axes ( 3D立体空间任意路径皆可 )

教导模式(Teaching method )

教导盒

I/0讯号

8 Inputs / 8 Outputs

外部控制接口

RS232

输入电源(Power input )

全电压AC100-230V 300W

工作环境温度
(Working temperature)

10 – 40 °C

工作环境湿度
(Relative humidity)

20 – 90% no condensation

机器尺寸 WxDxH (mm)

315 x 360 x 720

485 x 500 x 600

680x 760 x 915

机器重量(Weight)

20 kg

40

55
